商品情報
各部名称

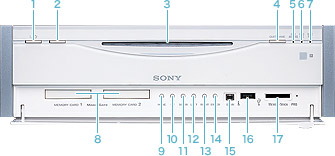

DESR-7500 前面（ふた開き）

DESR-7500 前面（ふた開き）
1  パワー（電源）スイッチ
2  ディスク取り出しボタン
3  ディスクスロット
4  QUIT GAME（ゲーム終了）ボタン
5  ハードディスクアクセスランプ
6  ハードディスク録画ランプ
7  ディスク録画ランプ
8  MEMORY CARD差込口×2
9  HOME（ホーム）ボタン
10  UP（上）ボタン
11  DOWN（下）ボタン
12  LEFT（左）ボタン
13 RIGHT（右）ボタン
14  ENTER（決定）ボタン
15  DV入力端子
16  USB端子
17  “メモリースティック”挿入口

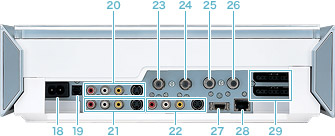

DESR-7500 背面

DESR-7500 前面（ふた開き）
18  電源入力端子
19  光デジタル音声出力端子
20  音声/映像/S映像入力端子1
21  音声/映像/S映像入力端子2
22  音声/映像/S映像出力端子
23  BS-IF入力端子
24  BS-IF出力端子
25  VHF/UHF入力端子
26  VHF/UHF出力端子
27  D1/D2映像出力端子
28  ネットワーク端子
29  コントローラ端子×2

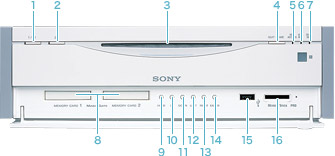

DESR-5500 前面（ふた開き）

DESR-7500 前面（ふた開き）
1  パワー（電源）スイッチ
2  ディスク取り出しボタン
3  ディスクスロット
4  QUIT GAME（ゲーム終了）ボタン
5  ハードディスクアクセスランプ
6  ハードディスク録画ランプ
7  ディスク録画ランプ
8  MEMORY CARD差込口×2
9  HOME（ホーム）ボタン
10  UP（上）ボタン
11  DOWN（下）ボタン
12  LEFT（左）ボタン
13 RIGHT（右）ボタン
14  ENTER（決定）ボタン
15  USB端子
16  “メモリースティック”挿入口

DESR-7500 背面

DESR-5500 前面（ふた開き）
17  電源入力端子
18  光デジタル音声出力端子
19  音声/映像/S映像入力端子1
20  音声/映像/S映像入力端子2
21  音声/映像/S映像出力端子
22  VHF/UHF入力端子
23  VHF/UHF出力端子
24  D1/D2映像出力端子
25  ネットワーク端子
26  コントローラ端子×2
